世田谷区東玉川で雨漏りの原因調査の為に散水試験を実施しました

更新日:2019年12月23日

世田谷区東玉川で雨漏りしている建物の原因調査をおこないました。雨水の浸入箇所の特定の為に、散水試験をおこないます。散水試験とは水をかける事で雨が降っている事を想定し雨漏りの原因を特定する作業を言います。雨漏りは雨が降った時におこりますが、実際の雨の時には全体に雨が掛かる為に浸入箇所の特定は非常に難しいのです。そのために散水試験で分的に水を掛けていき、場所を特定していきます。浸入箇所は1か所とは限りませんので、水が出てこなければ想定できるところ全てへ水を掛ける必要があります。

雨漏りしているところから雨水の浸入箇所を想定します

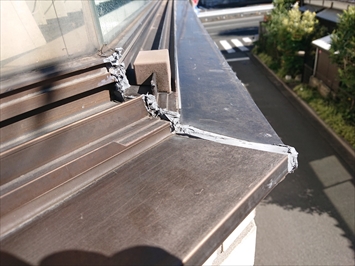

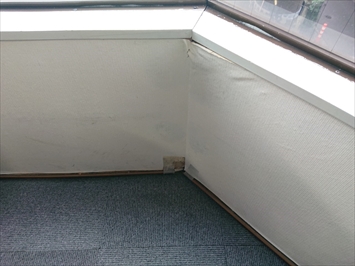

角になっている床との取り合いから雨漏りしています サッシのジョイント部分が怪しいです

まずは室内から雨漏りしている分を確認します。外壁が折れ曲がった部分の壁と床の取り合い部分から雨水が染み出してくるそうです。外壁側を見てみるとアルミサッシのジョイントがあります。ジョイントにはコーキングが打ってありますが、劣化しているのでこの部分がとても怪しい感じがします。

散水試験で水を掛けていきます

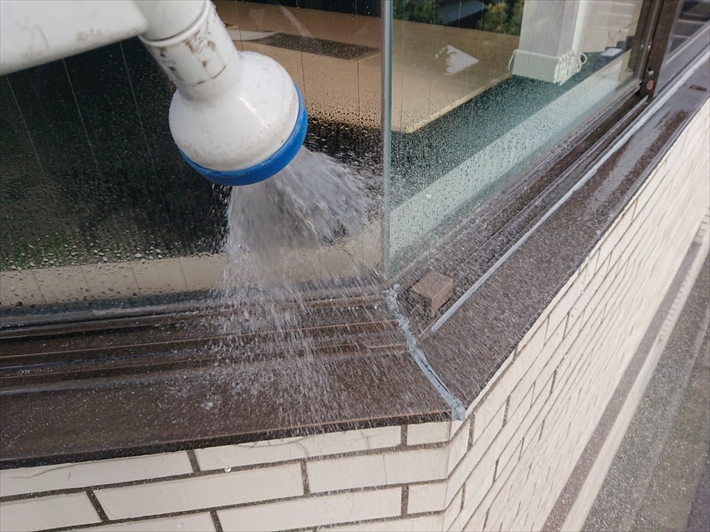

散水試験で水を掛けて浸入箇所を特定します

ジョイント部分に掛けた水で雨の状況を再現しています。通常の雨の時には雨漏りしないそうなので、風があって吹き付ける降りを再現するためにガラス面にも水を掛けます。

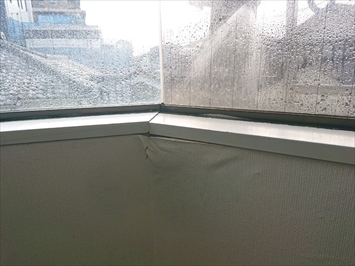

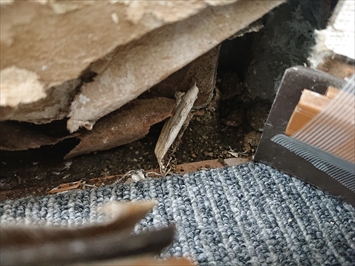

サッシのジョイントに向けて水を掛けます 水を掛けて直ぐに雨漏りしてきました

外で雨水を掛けてから直ぐに室内に入ってきましたが、既に壁の中には水が流れ込んでいました。散水を止めると雨漏りも直ぐに止まりましたので、ジョイント部分の隙間から入り込んでいるのは間違いなさそうです。世田谷区東玉川で雨漏りでお困りの建物は、散水試験で雨水の浸入箇所が特定出来ましたので、サッシのジョイント部分を処理して雨漏りを止めましょう。

 記事内に記載されている金額は2021年05月13日時点での費用となります。
 街の屋根やさんでは無料でのお見積りを承っておりますので、現在の詳細な費用をお求めの際はお気軽にお問い合わせください。
 そのほかの料金プランはこちらからご確認いただけます。
雨漏り修理30,000円~(消費税・諸経費別) 散水検査30,000円~(消費税・諸経費別)
